Kiến thức ô tô – Bài 17: Hệ thống cung cấp không khí

Bài này mình tổng hợp lại từ bài viết của bạn Hoai Vuong trên diễn đàn ô tô Sài Gòn. Tài liệu này rất hay, mình sợ lâu ngày mất nên mình xin phép tổng hợp lại tại đây.

Bài 17: Hệ thống cung cấp khí

Thường thì hệ thống khí và nhiên liệu người ta hay gộp lại, e thì e tách ra cho các bác hình dung được rõ ràng và ko lan man. Vì e biết nhiều bác đang đọc bài e đầu cũng 3, 4 thứ tóc rồi nên đôi khi cái sự hình dung các bác nó lại nhạy bén và sâu sắc quá mức cần thiết. Giả dụ như e nói cái cần số các bác lại nghĩ ngay tới cái “ấy”, hay là e nói tới nhớt bôi trơn, các bác cũng lại nghĩ tới cái “ấy”. ), rồi lại lên youtube search ba cái chuyện “ấy“, lại ngồi nuối tiếc cái thời trẻ trâu ấy, e là e thấy…ko lấy làm thích rồi đấy.

Quay lại bài này thì hệ thống khí cũng đơn giản lắm, chúng ta cần hiểu là xăng muốn cháy được thì phải có ô xi, nên người ta cần đưa 1 tỉ lệ lượng không khí vào đủ để đốt cháy hết lượng xăng, còn tỉ lệ bao nhiêu kệ bà nó đi, nhớ mệt đầu, các bác biết giờ cũng chả đc cái quái gì, lúc nào xảy ra chuyện các bác cứ Gu Gồ là xong. Vậy không khí được đưa vào Xi lanh như thế nào? Quy trình đi của e nó:

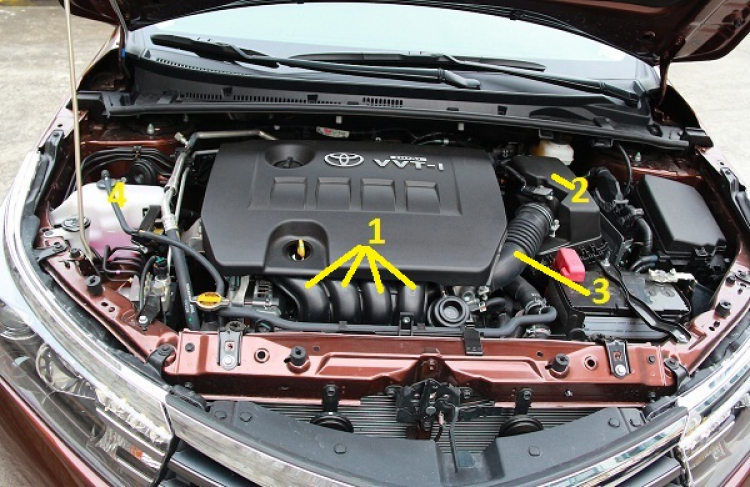

Bầu lọc gió -> Đường ống nạp -> Cửa nạp -> Xi lanh

1. Bầu lọc gió Bầu lọc gió chứa cái lọc gió động cơ trong đó, mà các bác lưu ý cái lọc gió này là lọc gió động cơ nằm gần động cơ, khác với cái lọc gió điều hòa thường nằm phía trước ghế phụ nhé. Nói thật các bác chứ trước đây e cũng éo biết đâu…haha. E thấy bên VNExpress có cô bé xinh xinh hướng dẫn cái này, các bác xem qua video phát hiểu ngay và luôn Video thay lọc gió động cơ Xem xong các bác quay lại đây luôn nhé, ko ngồi xem lan man bên đó mất cả buổi đấy, đọc xong bài này rồi các bác thích làm trời làm đất gì thì làm nhé…

2. Đường ống nạp

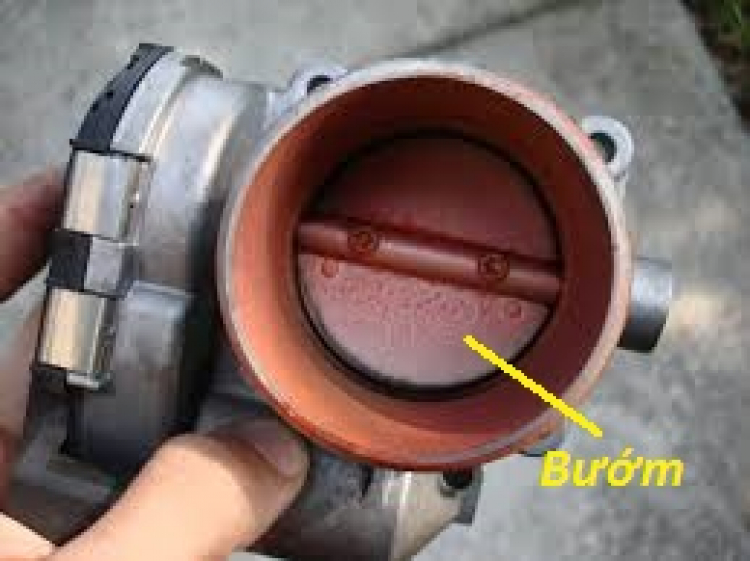

Hình 12.2 – Bướm ga

Khi các bác đạp chân ga, bướm ga này sẽ xoay lên để mở cho không khí vào nhiều hơn vào trong ống nạp, bướm ga này thường đặt ngay đoạn chia đường ống nạp thành 4 ống nạp đó. Và ngay sau bướm ga, người ta gắn 1 cái cảm biến ô xi để kiểm tra lưu lượng ô xi, nếu bướm mở lớn, khí ô xi vào nhiều, cảm biến sẽ báo lên ECU (bộ điều khiển trung tâm) kết hợp 1 số cảm biến khác để điểu khiển lượng xăng ở vòi phun. P/S: Các bác thi thoảng buồn buồn vệ sinh bướm vợ 2 các bác sạch sẽ nhé, ko là tốn xăng tốn của lắm…)

3. Cửa nạp và xi lanh Cửa nạp thì các bác xem bài trước và nhiều bài khác rõ rồi chứ ạ, thường không khí và nhiên liệu sẽ được hòa trộn tại đây, khi piston đi từ trên xuống dưới thì sẽ tạo ra 1 lực hút để hút hỗn hợp không khí nhiên liệu này vào trong xilanh (tất nhiên là xupap nạp lúc này mở ra).

Đấy là theo kiểu tự nhiên của hầu hết các loại xe thông dụng, hiện nay để tăng công suất động cơ, người ta hay độ thêm các bộ phân tăng áp hoặc siêu nạp để tăng lượng không khí vào để đảm bảo nhiên liệu cháy trọn vẹn, tăng công suất động cơ. Thêm thắt tí cho mấy bác tò mò về tăng áp với siêu nạp khác nhau ra sao. Giống nhau là 2 cái dùng bộ phận giống như là cái máy nén không khí để hút không khí nén vào cho nhiều ở cửa nạp thôi. Tuy nhiên máy nén của siêu nạp được dẫn động bởi trục khuỷu động cơ nên tổn hao nhiên liệu, còn máy nén của thằng tăng áp thì lại đc dẫn động từ luồng khí thải nên tiết kiệm nhiên liệu hơn.

Nhưng cái gì cũng có cái giá của nó, Siêu nạp thì chắc chắn là siêu hơn Tăng áp rồi.

Còn nữa
